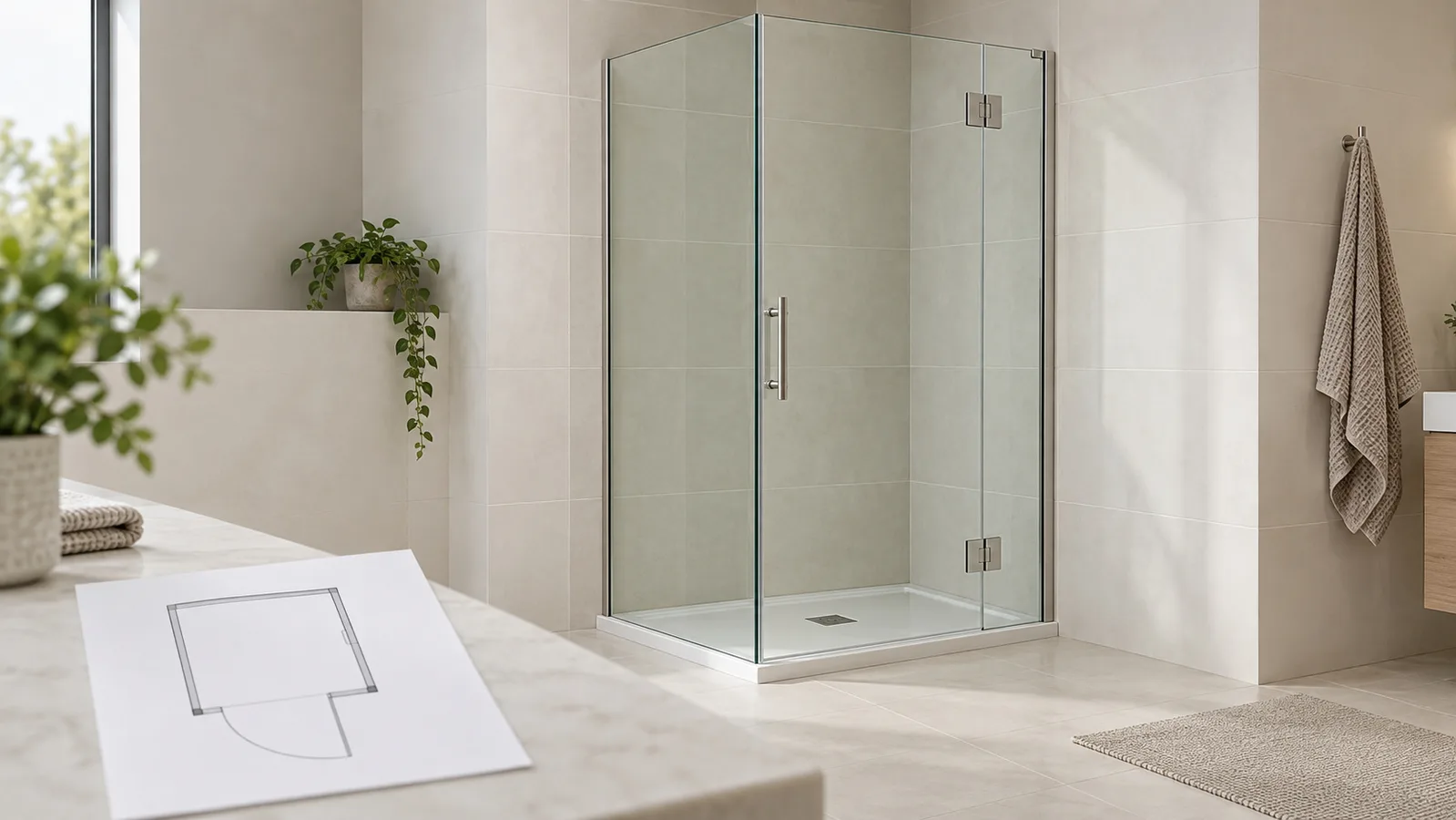

Mostra il lato di visualizzazione sul disegno di una cabina doccia

Visualizza i dettagli

Un acquirente che sta fuori da una doccia e un fornitore che guarda dall'interno possono significare cose opposte con l'apertura a sinistra. Una citazione basata su queste due letture potrebbe descrivere disposizioni diverse. Prima di confrontare i prezzi, indicherei la posizione di visione sul disegno. La planimetria approvata dall'acquirente potrebbe mostrare lo spazio doccia, il lato della stanza e l'ingresso previsto. Chiederei al fornitore di restituire la soluzione offerta su tale layout, con il riferimento del modello allegato.

Il piano mostrerebbe il movimento della porta per il progetto proposto. Una porta a battente o girevole avrebbe il movimento contrassegnato in modo diverso da un pannello scorrevole e chiederei al fornitore di rendere visibile questa distinzione. Verrebbero individuati anche i pannelli fissi. Manterrei un prospetto accanto al piano in modo che le posizioni della maniglia, della cerniera o del perno possano essere discusse rispetto alla stessa disposizione. L'installatore o il progettista responsabile esaminerà la configurazione proposta rispetto alla stanza reale e ai suoi requisiti.

Se un fornitore descrivesse il progetto come reversibile, chiederei cosa significherebbe per il modello citato. Le informazioni sulla porta girevole Fluence di Kohler, ad esempio, affermano che quel particolare design può essere configurato per l'apertura a sinistra o a destra. Non darei per scontato che un recinto diverso avesse la stessa capacità. Richiederei la propria documentazione e chiederei al fornitore di confermare la disposizione selezionata, comprese eventuali parti che differivano tra le opzioni. Un'immagine di catalogo speculare non risponderebbe da sola a questa domanda.

Il programma dei pannelli di vetro rimarrebbe con il layout. Chiederei al fornitore di identificare ciascun pannello fornito rispetto al suo disegno, con il materiale, le dimensioni e i relativi dettagli di fabbricazione specificati restituiti per una revisione professionale. Non chiederei al team ricevente di risolvere un errore di manualità modificando un pannello di vetro. Qualsiasi modifica al layout verrebbe restituita al fornitore e allo specialista responsabile prima che i riferimenti dell'ordine fossero aggiornati. Un disegno del pannello obsoleto nella cartella dell'ordine lascerebbe irrisolta quella decisione; il disegno sostitutivo necessita del proprio riferimento di revisione.

Per l'hardware, richiederei un elenco che comprenda cerniere o perni, maniglie, profili, guarnizioni e altri elementi inclusi applicabili a quel progetto. Ogni articolo può essere abbinato all'armadio selezionato piuttosto che ad una fotografia generale di una gamma di ferramenta. Per due opzioni di finitura, la richiesta potrebbe includere un riferimento campione separato per ciascuna. Il prezzo include quella maniglia in quella finitura? Quali guarnizioni vengono fornite? Anche qualsiasi cosa acquistata separatamente rientra nel confronto, con una parte nominata responsabile dell'ottenimento.

Per il file dell'ordine, manterrei la pianta, il prospetto e l'abaco dei pannelli restituiti sotto un unico riferimento di configurazione. Anche l'elenco dell'hardware conterrebbe quel riferimento. Una successiva sostituzione del cardine riaprirebbe i documenti rilevanti per la revisione. Il disegno restituito e l'elenco delle parti dovrebbero mostrare cosa è cambiato, quindi l'approvazione della versione precedente non può essere confusa con l'approvazione della versione sostitutiva. I registri di imballaggio possono riportare il riferimento alla configurazione accettata insieme agli identificatori del cartone. Il team ricevente avrebbe quindi un layout specifico a cui fare riferimento, invece di cercare di interpretare l'apertura sinistra dalla descrizione del cartone.
